1. Назначение изделия:

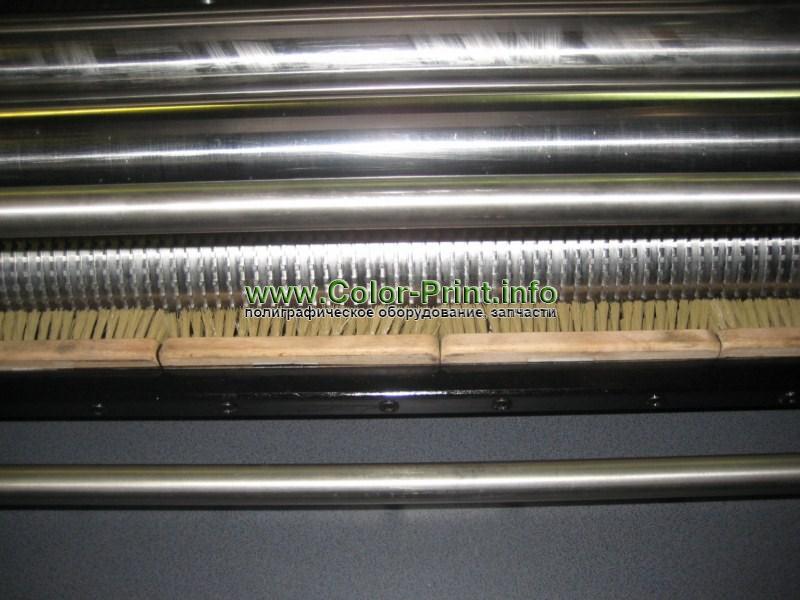

Машина клеемазочная растровая универсальная операционная КРУ 400-1000 предназначена для растрового нанесения клея на одну сторону листа бумаги, картона, переплетных тканей или других аналогичных материалов, идущих на покрытие переплетных крышек, блокнотов и других изделий.

Растровая промазка экономит расход клея в четыре раза.

Машина КРУ работает на холодных и горячих клеях. Горячие клеи разогреваются посредством водяной бани. Температура клея поддерживается с помощью нагрева валов, наносящих клей на продукцию.

Машина КРУ применяется в брошюровочно-переплетных цехах полиграфических предприятий, на фабриках беловых товаров, в картонных цехах предприятий легкой и пищевой промышленности, обувных цехах.
Обозначение машины КРУ 400-1000.

2. Технические зарактеристики:

2.1. Основные параметры

    2.1.1. Размеры продукции, получаемой с изделия.

Максимальные размеры, покрываемого клеем листа, мм:

• Ширина     400 – 1000
• Длина не ограничена

Минимальные размеры покрываемой клеем полосы, мм:

• Ширина     20
• Длина     150
• Минимальная длина картона, мм     170
• Максимальная толщина , мм     20
• Минимальная толщина, мм     0,1

    2.1.2. Наименование и характеристики исходных материалов для выпускаемой продукции.

Бумага обложечная марки А,Б и В ГОСТ 20283- 74, коленкор переплетено марки КП ГОСТ5202-78, ткань с нитроцеллюлозным покрытием марки А и Б ГОСТ8705-78, картон переплетный марок А,Б и В толщиной от 0,4 до 3 мм ГОСТ7950-77 или другой переплетный материал толщиной до 5 мм.
Клея – горячие и холодные.

    2.1.3. Автоматизированные операции
              Нанесение клея, поддержание температуры клея, проводка обрабатываемого материала.

    2.1.4. Количество обслуживающего персонала, чел.     1

    2.1.5. Общая установленная мощность, кВт, не более     1,88

    2.1.6. Общая потребляемая мощность, кВт, не более     1,13
              Удельный расход энергии, кВт * 4, не более     0,0023

    2.1.7. Напряжение, В     380
              Род тока     переменный
              Частота тока, Гц     50

    2.1.8. Вид управления машины кнопочное и педальное

    2.1.9. Привод машины от индивидуального электродвигателя 4АА63А4УЗ ГОСТ 19523-8 исп. 1М1081,
              напряжение     220-380 В
              Мощность кВт    0,2
              Частота вращения, об/мин     1350

    2.1.10. Нагрев клеевого бака
              Электрический ТЭН44-А13/ 1Р 220 черт. 3Т6.194.004-024.01 ТУ16-531.690-80
              мощность     -1,0 кВт.
              Клеевого цилиндра ТЭН60 –А13/0,63 0220 черт.3Т6.194.004-024.01 ТУ16-0531.690-80
              мощность – 0,63 кВт.

    2.1.11. Рабочая температура клея в ванне, С     50-60

    2.1.12. Поддержание температуры клея Автоматическое реле температурное ТР200У4ТУ16-523.470-77
              Точность поддержания     ± 5

    2.1.13. Время разогрева клея, мин.     60

    2.1.14. Масса, кг, не более     170
              Удельная масса изделия, кг/мм, не более     0,34
